二层振动筛

三次元振动筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。

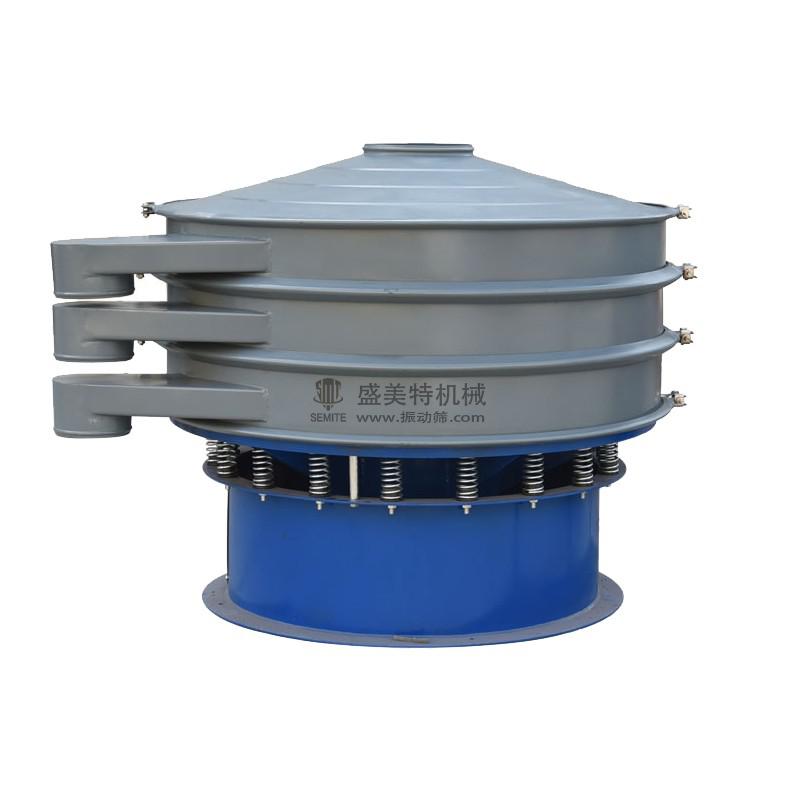

YH系列--二层三次元振动筛


1YH系列三次元振动筛产品说明:

三次元振动筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。

 2YH系列三次元振动筛结构原理:

YH系列三次元振动筛,由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在ZY系列三次元振动筛筛面上的运动轨迹。




3YH系列三次元振动筛特点:

☆效率高、设计精巧耐用,任何粉类、粘液均可筛分。
☆ 换网容易、操作简单、清洗方便。
☆ 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
☆ 杂质、粗料自动排出,可以连续作业。
☆ 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
☆ 体积小,不占空间移动方便。
☆ 筛机最高可以达到五层,建议使用三层。


4、适用行业



化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理:废油、废水、染整废水、助剂、活性碳等。


5、一般结构图









6、产品参数




7 外形示意图和尺寸





8、筛分模拟图

分级筛选模拟图


筛选杂质模拟图


固液分离模拟图


9、特色与优势

工艺

在全碳钢振动筛的基础上添加喷砂工艺。在特殊的物料行业里,使用喷砂工艺,是旋振筛能够起到耐磨、防锈和延长设备使用寿命。

筛选范围广

三次元旋振筛筛选:任何颗粒、粉末、粘液一定范围内均可筛选。筛分最细至500目或0.028mm, 过滤最小可至5微米。分级筛选,可筛一至五层筛网,能同时进行二至六个等级的分选或过滤。



高效率精确筛分

全封闭结构,粉末不飞扬、液体不泄露、网孔不堵塞、自动排放、机内无存料、网架结构无死角、筛网使用面积增加。

装配方便

子母式、冲压式网架设计,3-5分钟筛网更换即可完成,换网用2人即可,整机、筛网寿命长,耗能少、维修费用低。YH振动筛振动源产生的三次元振动,强大而平稳,设备可安装到任何所需位置且便于移动。



按型号分类


按层数分类

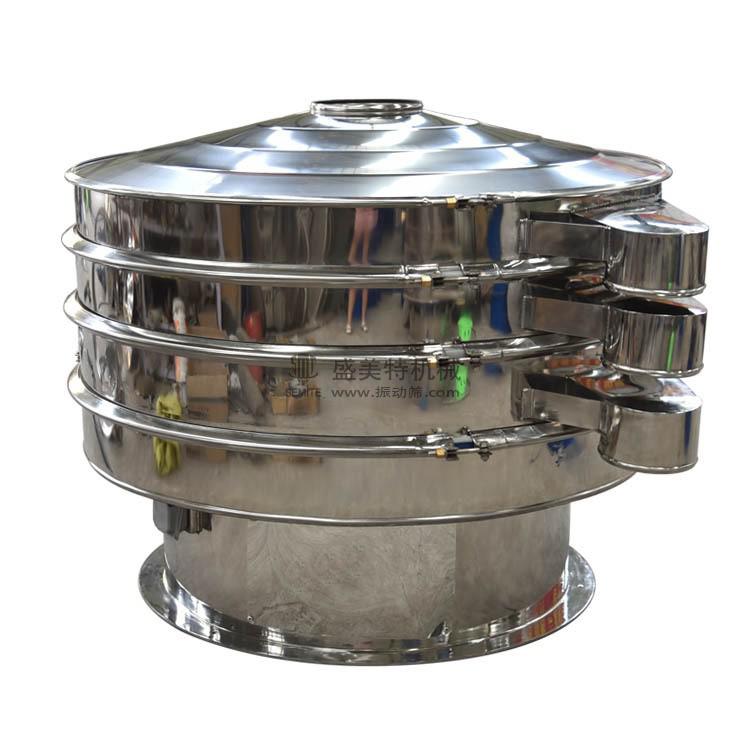

按材质分类
