方形摇摆筛

方形摇摆筛

产品型号：1030-1~~2036-5

层数: 1--5层

行业： 矿山、冶金、食品、化工

订购电话：132-2373-3158

一、方型摇摆筛产品简介
方形摇摆筛是针对单纯追求筛分精度会牺牲产量为代价，而追求大产量又会使得精度下降，方型摇摆筛是河南中能机械针对上述问题而专门设计的一种具有高精度大产量的高效筛分设备，方型摇摆筛是一种具有高精度大产量的筛分设备，它具有自清网效果佳，筛网利用率高寿命长，密封效果好。
广泛用于化工及新材料、冶金、金属粉末、矿物粉末、食品、盐、糖、磨料、饲料等行业。 通过方型回旋筛将激振器发生的回旋运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到筛分之目的。
通过方型摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到高效筛分之目的。

二、方型摇摆筛产品特点
FYBS方形摇摆筛（方形筛）高达5倍的单位面积产出；
(1) 精确到6级分离，筛分效率高达90%-99%；
(2) 自清网效果极佳。使用硅橡胶球、超声波等高效清网装置系统，筛孔不会堵塞。
(3) 密闭除尘，操作安全；
(4) 加速度比振动筛低4-5倍，筛分零件寿命提高而维护减少；
(5) 噪音低<75分贝。优化重理均衡，地基动态负荷低。

(6) 筛网利用率高而寿命长。

(7) 密封效果好。

三、方型摇摆筛应用范围

广泛应用于化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业。

化工(化肥、树脂、三聚氰胺、纯碱等)。
食品(淀粉、食盐、砂糖、奶粉等)。
冶金、非有色金属、有色金属、磁性材料等。
四、方型摇摆筛工作原理

从筛机摇动体即筛箱运动轨迹来看，方型摇摆筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。摇摆筛的工作原理为:筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，最终完成筛分工作。

从FYBS方型摇摆筛的结构和工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响，也即对筛机处理能力和筛分效率有相反的影响，有鉴于此，在实际筛分作业中，我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。
五、方型摇摆筛技术参数

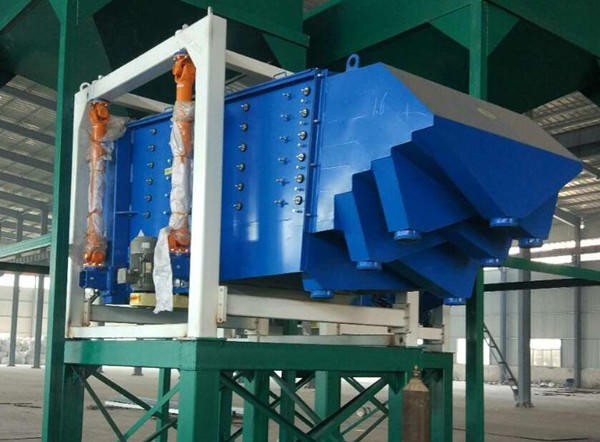

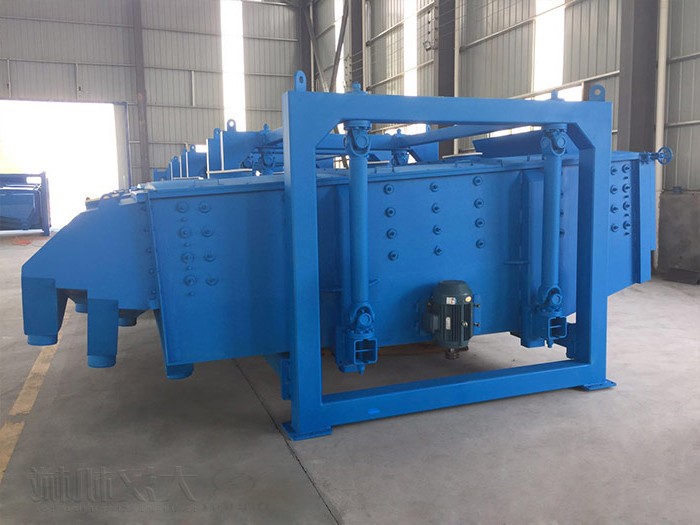

六、方形摇摆筛局部展示：

七、方形摇摆筛适用行业：
